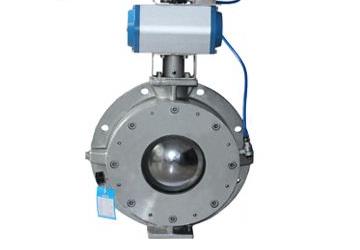

氣動圓頂閥的正規檢修工作手冊

作者：本站　來源：本站　日期：2021-7-5 14:49:44　人氣：318

二、圓頂閥檢修手冊

1.        圓頂閥拆卸步驟

1.1       入口圓頂閥

1.1.1     手動插板門全關，輸送泵繼續運行直至排空。

1.1.2     關斷并隔離系統。

1.1.3     切斷并標識連接汽缸和限位開關的尼龍供氣管道，及到頂板/球頂的供水管道（僅用于高溫圓頂閥）。

1.1.4     去掉圓頂閥頂板和手動插板門之間的螺栓。

1.1.5       去掉圓頂閥下法蘭和泵殼體之間的螺栓。

1.1.6     利用殼體支腿的頂起螺栓降低殼體。

1.1.7     使用起吊設備將圓頂閥從側面卸出。

1.2 出口圓頂閥

1.2.1     手動插板門全關，輸送泵繼續運行直至排空。

1.2.2     關斷并隔離系統。

1.2.3     切斷并標識連接汽缸和限位開關的尼龍供氣管道，及到頂板/球頂的供水管道（僅用于高溫圓頂閥）。

1.2.4      確保出口圓頂閥的連接管可靠支撐，除去圓頂閥連接法蘭的螺栓。

1.2.5      使用起吊設備將圓頂閥從側面卸出。

1.3 排氣圓頂閥

1.3.1      手動插板門全關，輸送泵繼續運行直至排空。

1.3.2      關斷并隔離系統。

1.3.3      切斷并標識連接汽缸和限位開關的尼龍供氣管道，及到頂板/球頂的供水管道（僅用于高溫圓頂閥）

1.3.4      拆除頂部連接法蘭與管路法蘭連接的螺栓，滑出孔板（如果有的話）和墊片。

1.3.5      拆除底部連接法蘭與容器短管法蘭連接的螺栓。

1.3.6      如果可能，使用起吊設備取出排氣圓頂閥。

2. 圓頂閥閥頂密封圈的更換和檢查

2.1       拆除頂板/接頭的螺栓，吊出由頂板/接頭、密封圈、嵌入環和接頭箍圈等組成的密封組件。

2.2       記下接頭箍圈下的墊片的數量和厚度。使用0.4mm、0.8mm和1.5mm厚度的墊片，得到要求的密封間隙（密封圈和圓頂之間）。

2.3       從嵌入環上拆下密封圈，檢查磨損和損壞的情況。必要時馬上更換。

2.4     用手轉動圓頂，檢查軸承狀況。如果軸承卡住或需要更換，按照‘圓頂閥軸承拆除/更換’部分處理。

2.5       重新組裝閥門時，確保頂板/接頭下側沒有腐蝕。所有表面應清潔，保證密封的嚴密。

2.6     將墊片裝入閥體，隨后裝接頭箍圈和嵌入環/密封圈。

2.7     頂板/接頭就位，注意不要壓住密封圈，擰緊螺栓。

3.        圓頂閥軸承拆卸與更換

直行程氣缸型。

3.1       拆除氣缸防護罩頭部蓋板。

3.2       拆除氣缸防護罩外側蓋板。

3.3       拆除氣缸與搖臂連接。

3.4       拆出汽缸。

3.5       拆除銷軸潤滑脂注入油嘴。

3.6       敲出固定圓頂閥與銷軸的彈簧銷，必要時拆除氣缸搖臂。

3.7       拆除氣缸防護罩內側板。

3.8       取出銷軸，吊出球頂。注意：銷軸上是否有薄墊片，應注意墊片的安裝位置，回裝時在原位置應裝入這些墊片。

3.9        現在把軸承和密封推向閥門中心，拆除。注意密封件的安裝順序和方向。

3.10       徹底清洗并檢查所有機加工面。檢查球頂和銷軸的表面是否平整，必要時更換。去除邊緣的毛刺，防止重新安裝時損壞更換的密封和軸承。

3.11       仔細地把更換的密封裝入座圈，密封唇朝向座圈的倒角邊。

3.12       座圈平直壓入孔內。軸承導向邊朝向孔，軸承孔與閥體1/8“NPT孔中心對準。平直壓入直到軸承位于孔表面下約3mm.  另一側重復相同過程。

3.13       密封之間的空間填滿Shell Malleus JB或相當的潤滑脂，軸承也使用這種潤滑脂。

3.14       重新裝入薄墊片（如果有），新O型圈沿著銷軸滑入軸套。

3.15       銷軸滑過軸承直到它與第一個密封接觸。另一側重復同樣的過程。

3.16       保持球頂靠近孔，用塑料/皮錘敲打銷軸穿過密封和球頂。重新安裝注潤滑脂嘴。

3.17       轉動銷軸，直到軸孔和球頂對中。裝入彈簧銷定位。

3.18       閥門轉動180度。

3.19       按照步驟2-7的相反順序重新安裝汽缸組件，缸套固定就位。

3.20       重新安裝氣缸防護罩頭部蓋板。

3.21       調整限位開關，擰松氣缸搖臂上的鎖定螺母。圓頂閥全關時，擰出螺釘，直到六角頭與限位開關上的撞桿接觸。螺釘擰緊4mm(3.25轉)，壓下撞桿。

注意：

1）        圓頂閥維修前，確保閥體已降下來。

2）        拆除軸承前，關斷冷卻水源（對水冷圓頂閥）。

4. 圓頂閥軸承拆卸與更換

扇形氣缸型。

4.1     拆除密封頭組件。

4.2     轉動球頂到一個閥門開關的中間位置。

4.3     擰出連接汽缸和閥體的螺栓。

4.4     拆除潤滑脂注入嘴。

4.5     閥門轉過180度。

4.6     敲出固定圓頂閥與銷軸的彈簧銷。

4.7       取出銷軸，吊出球頂。注意：銷軸上是否有薄墊片，應注意墊片的安裝位置，回裝時在原位置應裝入這些墊片。

4.8       把軸承和密封推向閥門中心，拆除。注意密封件的安裝順序和方向。

4.9       徹底清洗并檢查所有機加工面。

4.10       檢查球頂和銷軸的表面是否平整，必要時更換。去除邊緣的毛刺，防止重新安裝時損壞更換的密封和軸承。

4.11       仔細地把更換的密封裝入座圈，密封唇朝向座圈的倒角邊。

4.12       座圈平直壓入孔內。軸承導向邊朝向孔，軸承孔與閥體1/8“NPT孔中心對準。平直壓入直到軸承位于孔表面下約3mm.  另一側重復相同過程。

4.13       密封之間的空間填滿Shell Malleus JB或相當的潤滑脂，軸承也使用這種潤滑脂。

4.14       重新裝入薄墊片（如果有），新O型圈沿著銷軸滑入軸套。

4.15       銷軸滑過軸承直到它與第一個密封接觸。另一側也重復同樣的過程。

4.16       保持球頂靠近孔，用塑料/皮錘敲打銷軸穿過密封和球頂。

4.17       轉動銷軸，直到軸孔和球頂對中。裝入彈簧銷定位。

4.18       閥門轉動180度。

4.19       裝上注潤滑脂嘴和執行機構。

4.20       重新安裝密封頭組件。

4.21       調整限位開關，擰松氣缸搖臂上的鎖定螺母。圓頂閥全關時，擰出螺釘，直到六角頭與限位開關上的撞桿接觸。螺釘擰緊4mm(3.25轉)，壓下撞桿。

注意：

1)       頂閥維修前，確保閥體已降下來。

2)       拆除軸承前，關斷冷卻水源（對水冷圓頂閥）。

5. 日常維護

注意：開始日常維護前，請確認系統的供氣和供電已切斷，余壓已排空，冷卻水切斷，圓頂閥充分冷卻。
